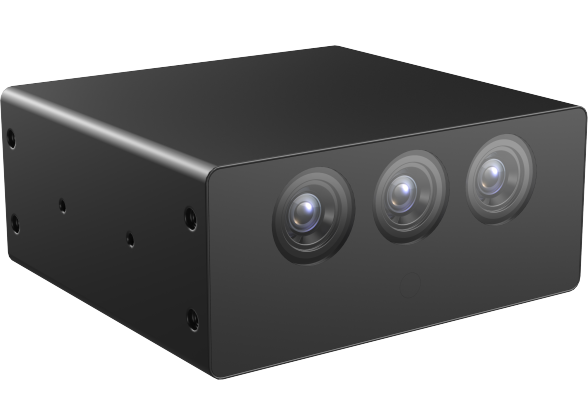

CMOS相機主要由CMOS芯片、外圍控制電路、數據采集處理模塊組成。CMOS是互補金屬氧化物半導體的簡稱，CMOS芯片的開發最早出現在20世紀70年代。CMOS傳感器中每一個感光元件都直接整合了放大器和模數轉換邏輯，當感光二極管接受光照、產生模擬的電信號之后，電信號會先被該感光元件中的放大器放大，然后直接轉換成對應的數字信號。
CMOS芯片將光敏元陣列、圖像信號放大器、信號讀取電路、模/數轉換電路、圖像信號處理器及控制器集成在一塊芯片上，提高了CMOS 芯片的集成度和設計的靈活性。
換句話說，在CMOS傳感器中，每一個感光元件都可產生數字輸出，所得數字信號合并之后被直接送交DSP芯片處理，問題恰恰是發生在這里，CMOS感光元件中的放大器屬于模擬器件，無法保證每個像點的放大率都保持嚴格一致，致使放大后的圖像數據無法代表拍攝物體的原貌，體現在輸出結果上，就是圖像中出現大量的噪聲，品質明顯低于CCD傳感器，不過目前這方面的技術已大幅改善。目前，CMOS 芯片以其低功耗、高速傳輸和寬動態范圍等特點在高分辨率和高速傳輸?shù)葓龊系玫搅藦V泛應用。
工作原理
CMOS 芯片可直接輸出數字信號;大部分 CMOS 相機配有 FPGA或 DSP的數據采集處理模塊，可直接對圖像數據進行圖像濾波、校正等預處理，并進行數據輸出。
